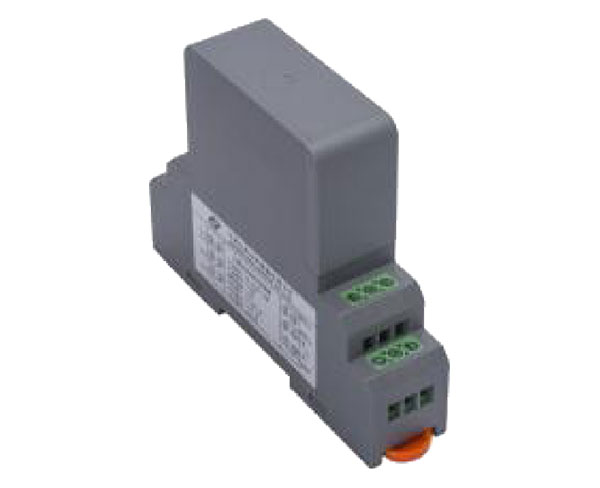

QT04電壓傳感器輸入方式為三相四線方式。對被測的三相交流電壓信號通過隔離器件進行信號隔離，輸出為線性0-5V、0-10V、0-20mA、4-20mA等標準信號。

產品特點：

1、產品內部采用表面貼裝工藝，確保長期穩定。

2、產品外觀精致小巧，產品寬度僅有25mm，適合集成安裝。

3、產品的輸入輸出實現電氣隔離，隔離耐壓達到2500Vdc或以上。

4、產品的抗干擾能力強，輸入、輸出，電源端 分別能夠承受較高的 浪涌電壓沖擊。

5、產品的多種信號輸出方式，支持0-5Vdc,0-10Vdc,4-20mA 輸出 等等。

6、產品有多種供電方式，支持+12Vdc，+15Vdc，+24Vdc，220V等供電方式。

7、產品安裝方式為標準35mm導軌安裝 ，符合國際標準。

8、產品認證齊全，已經取得CE，IS09001等多項認證。

技術參數：

精度等級：0.5級

輔助電源：+12V、+15V、+24V(可選)

輸入量程：AC20V~800V(根據客戶量程定制)

輸入頻率：50HZ

輸出信號：0-5V、0-10V、0-20mA、4-20mA(可選)

環境溫度：-10℃~60℃

負載能力：電壓輸出≥2KΩ;電流輸出≤250Ω

靜態功耗：≤0.5W

額定功耗：≤1.5W

隔離耐壓：DC2500V

響應時間：≤300ms

溫漂系數：≤300PPm/℃

雷擊浪涌：電源端2000V，輸入端2000V，輸出端500V

產品外形：M型

外殼材質：ABS阻燃

安裝方式：卡在標準35mm DIN導軌上

產品尺寸：

產品長度：116mm

產品寬度：25mm

產品高度：87mm

應用領域：

1、電力電網系統中三相交流電壓檢測

2、工控監測系統三相交流電壓信號檢測

3、鐵路信號監測系統三相交流電壓信號檢測

4、電源設備三相交流電壓信號檢測

產品接線圖

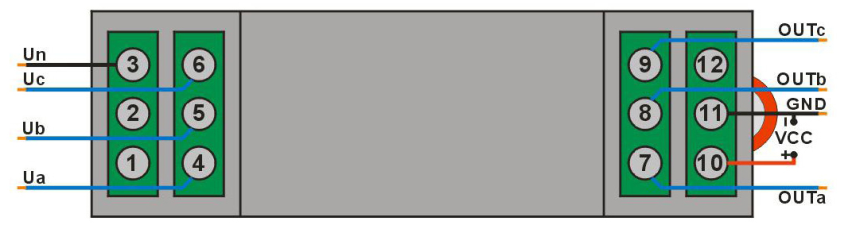

12-24V供電時，產品接線圖：

注：3、4、5、6位端子為輸入端子;7、8、9、11位端子為輸出端子;10、11位端子為電源端子。11位端子為輸 出地與電源地共地端：1、2、12位端子為空腳。

產品使用注意事項：

*注意產品輔助電源信息與電源接線方法，保證接線正確，否則損壞產品。

*產品在強磁干擾環境中使用時，應注意輸出、輸出線屏蔽，輸入、輸出信號線盡可能短。

*接線時，只能接產品的有效端子，其它端子可能與產品內部電路連接，不可另圖它用，產品集中安裝時，安裝間隔不應小于5mm。

*產品具有一定的防雷能力，但產品輸入、輸出線饋線暴露于室外惡劣氣候環境中，應需加強有效防雷措施。

*產品請勿拆卸或改裝，否則本公司不對產品提供”三包“(包換、包退、包修)服務。

*產品外殼采用阻燃材料，外殼的極限耐受溫度為+85℃，請勿在熱源附近使用或保存，否則影響產品電性能。
